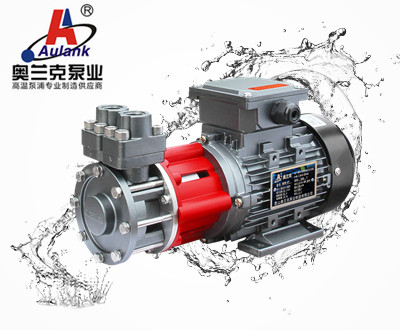

低壓無油離心鼓風機專用冷卻油泵
1.冷卻油泵簡介：
MDW-07泵浦為磁力驅動式超高溫旋渦泵，移送循環介質為不含顆粒、纖維的液體（水、導熱油、乙二醇）等。泵浦外觀精美、振動小、噪音低、應用于循環350℃以內高溫導熱油，循環180℃以內熱水。
2.冷卻油泵應用領域：
低壓無油離心鼓風機、精密超高溫模溫機、高低溫檢測設備、反應釜保溫、化工設備。
3.冷卻油泵特點：
序號 | 泵浦特點 |
01 | 耐-80℃～350℃以內溫度范圍 |
02 | 揚程高、流速快 |
03 | 磁力驅動式、密封性能穩定性高 |
04 | 噪音低、振動小 |
4.冷卻油泵材質-核心部件技術特性：
序號 | 名稱 | 泵浦材質 | 技術特性 |
01 | 外磁體 | 碳鋼+特殊高溫磁鋼 | 耐高溫、磁性穩定、動平衡精度高 |
02 | 迫緊環 | 不銹鋼 | 耐溫高、熱脹冷縮形變量小、性能穩定 |
03 | 內磁體 | 不銹鋼+特殊高溫磁鋼 | 耐高溫、磁性穩定、動平衡精度高 |
04 | 軸套 | 碳化硅 | 自潤滑性好、耐溫高、耐磨性好 |
05 | 隔離套 | 不銹鋼+合金 | 激光焊接工藝、強度高、磁渦流損失小 |
06 | 葉輪 | 不銹鋼或銅 | 加工精度高、表面特殊處理、耐磨性好、水利性能優越 |
07 | 泵體+泵蓋 | 不銹鋼 | 精密鑄造成型、致密性高、加工精度高、水力性能優越 |
08 | 軸芯 | 碳化硅 | 自潤滑性好、耐高溫、耐磨性好 |
09 | 電機 | H級漆包線+冷軋矽鋼片 | 全自動嵌線；真空浸漆；F級絕緣等級；溫升低；IP54防護等級；進口品牌高溫軸承； |

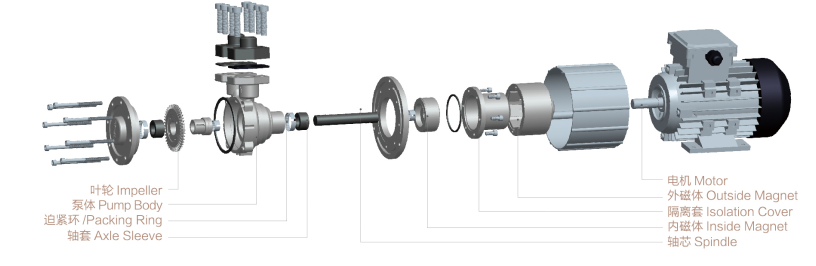

5.冷卻油泵結構分解圖
6.冷卻油泵規格性能參數
型號 | 口徑 | 電機 | 性能參數 | 泵浦 自重 kg | ||||||
進口 | 出口 | 功率 kw | 匹數 Hp | 電壓 | 頻率 Hz | 轉速 rpm | 最高/使用揚程 M | 最大流量L/Min | ||
MDW-07 | DN15 | DN15 | 0.5 | 0.7 | 3?-380v | 50 | 2760 | 40/30 | 25 | 10 |

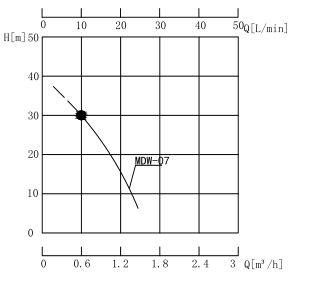

7.冷卻油泵性能曲線圖
測試基礎：
性能曲線對應于水在20℃時以正常速度運輸。揚程和流量的誤差是±10%，性能誤差是±10%.泵的性能隨輸送流體介質的比重及密度的不同而產生變化。

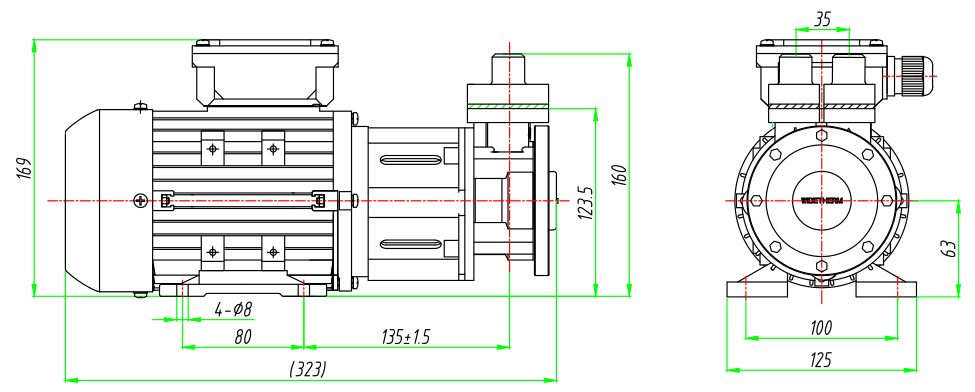

8.冷卻油泵安裝尺寸圖
