WM-10恒溫槽熱水旋渦泵
1.熱水旋渦泵簡介:
熱水旋渦泵是徑向吸入式高溫介質移送循環旋渦泵,移送循環介質為不含顆粒、纖維的液體(水、導熱油等)。具有耐高溫、結構簡單、性能穩定、使用廣泛等特點。
2.熱水旋渦泵應用領域:
小型模溫控制機、鍋爐給水系統、小型熱油爐、料筒溫控機等行業。

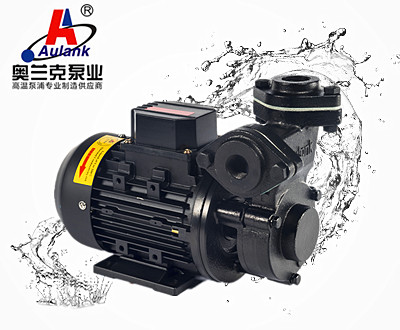

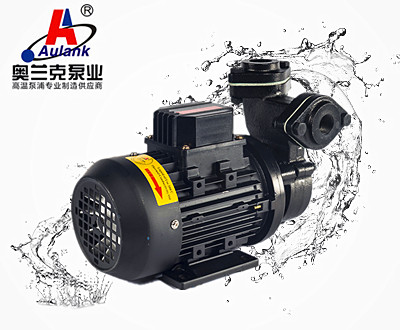

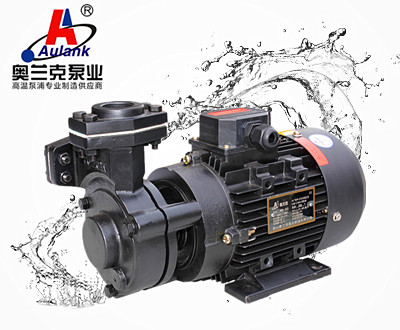

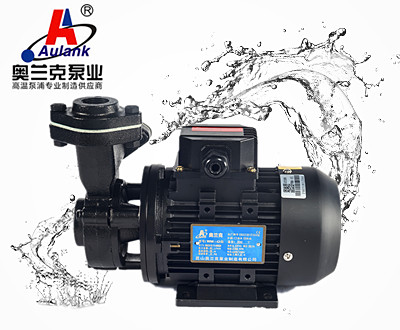

3.熱水旋渦泵產品圖片:
5.熱水旋渦泵特點:
編號 | 泵浦特點 |
01 | 高性能體積小,節能組裝面積和空間 |
02 | 低噪音、低能耗、無脈動、性能準確、流速快 |
03 | 現場維修保養簡單,為用戶降低成本 |

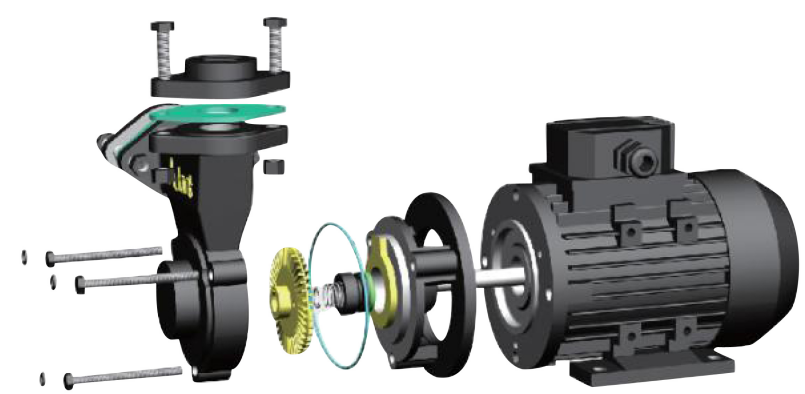

6.熱水旋渦泵結構分解圖:
7.熱水旋渦泵規格性能參數:
型號 | 口徑 | 電機 | 性能參數 | 泵浦 自重 kg | ||||||
進口 | 出口 | 功率 kw | 匹數 Hp | 電壓 V | 頻率 Hz | 轉速 rpm | 最高/使用揚程 M | 最大流量L/Min | ||
WM-10 | DN20 | DN20 | 0.75 | 1 | 3?-380 | 50 | 2760 | 38/28 | 56 | 12.5 |

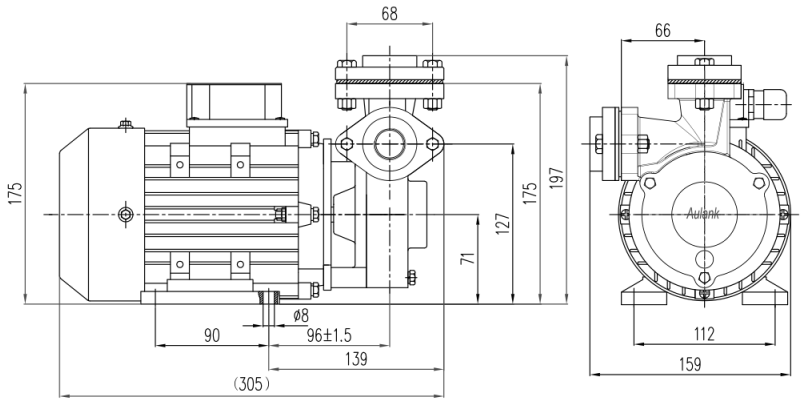

8.熱水旋渦泵安裝尺寸圖:
9.熱水旋渦泵性能曲線圖:
測試基礎:
性能曲線對應于水在20℃時以正常速度運輸。揚程和流量的誤差是±10%,性能誤差±10%。泵的性能隨輸送流體介質的比重及密度的不同而產生變化。
